Générateur MHD : Produire de l'électricité sans turbine, mythe ou futur de l'énergie ?

Générateur MHD : comment fonctionne un générateur magnétohydrodynamique et peut-on produire de l'électricité sans turbine ? L'énergie moderne repose presque entièrement sur des mécanismes rotatifs : la vapeur fait tourner une turbine, la turbine entraîne un générateur, et l'électricité est produite à la sortie. Mais est-il possible de générer un courant sans turbines, arbres ou roulements ? C'est précisément ce défi que relève le générateur MHD - un dispositif capable de transformer directement la chaleur en électricité.

Le générateur magnétohydrodynamique n'exploite pas la rotation mécanique, mais le mouvement d'un milieu conducteur - plasma ou métal liquide - dans un champ magnétique. Ce processus engendre un courant électrique sans étape mécanique intermédiaire. Théoriquement, cela permet d'améliorer le rendement global et de réduire l'usure des équipements.

L'idée de convertir directement la chaleur en électricité via la magnétohydrodynamique a été activement étudiée au XX^e siècle comme alternative aux installations à turbines classiques. Aujourd'hui, la technologie suscite à nouveau l'intérêt, à l'heure où l'on recherche des solutions innovantes pour l'énergie du futur.

Qu'est-ce qu'un générateur MHD ?

Un générateur MHD (générateur magnétohydrodynamique) est un dispositif qui produit de l'électricité grâce au déplacement d'un fluide conducteur dans un champ magnétique. Contrairement au générateur traditionnel, il n'y a ici aucune pièce rotative : ni turbine, ni rotor, ni arbre.

La base de la technologie, la magnétohydrodynamique, est une branche de la physique qui étudie le comportement des liquides conducteurs et du plasma dans un champ magnétique. Lorsqu'un gaz ionisé chaud ou un métal liquide traverse un champ magnétique puissant, la force de Lorentz agit sur les particules chargées, les déviant de part et d'autre et créant une différence de potentiel entre les électrodes - c'est ainsi que l'électricité apparaît.

Le générateur MHD est donc un système de conversion directe de la chaleur en électricité. L'énergie thermique est d'abord transformée en énergie cinétique du flux (par exemple, du plasma), puis directement en énergie électrique, sans étape mécanique.

Il existe différentes variantes de mise en œuvre :

• installations MHD à plasma,
• systèmes à métal liquide,
• cycles ouverts et cycles fermés de génération.

En théorie, ce schéma peut offrir un rendement supérieur à celui des centrales thermiques classiques, où une part importante de l'énergie se perd lors des étapes mécaniques.

Principe de fonctionnement : la force de Lorentz et le fluide conducteur

Le fonctionnement d'un générateur MHD repose sur la loi physique d'interaction entre les particules chargées en mouvement et un champ magnétique. Quand le plasma ou le métal liquide circule dans ce champ, la force de Lorentz agit sur les électrons et ions libres.

1. Une source de chaleur (combustion, réaction nucléaire, etc.) porte le milieu de travail à très haute température.
2. Le gaz est ionisé et devient un plasma, hautement conducteur.
3. Le flux de plasma est dirigé dans un canal traversé par un puissant champ magnétique.
4. Sous l'effet du champ, les particules chargées sont déviées dans des directions opposées.
5. Une différence de potentiel apparaît entre les électrodes latérales - un courant électrique est généré.

Le point clé : l'électricité est produite directement à partir du mouvement des particules chargées. Ici, pas de rotor tournant dans le champ magnétique, comme dans un générateur classique ; c'est le flux conducteur qui joue le rôle de " conducteur mobile ".

C'est pourquoi le générateur MHD est considéré comme une technologie de conversion directe de la chaleur en électricité. Les pertes par friction, usure mécanique ou inertie des turbines sont éliminées, ce qui améliore théoriquement le rendement, surtout à très haute température.

Cependant, des conditions extrêmes sont nécessaires pour un fonctionnement efficace : températures de plusieurs milliers de degrés et champs magnétiques très puissants. Ces exigences restent le principal défi technique de la technologie.

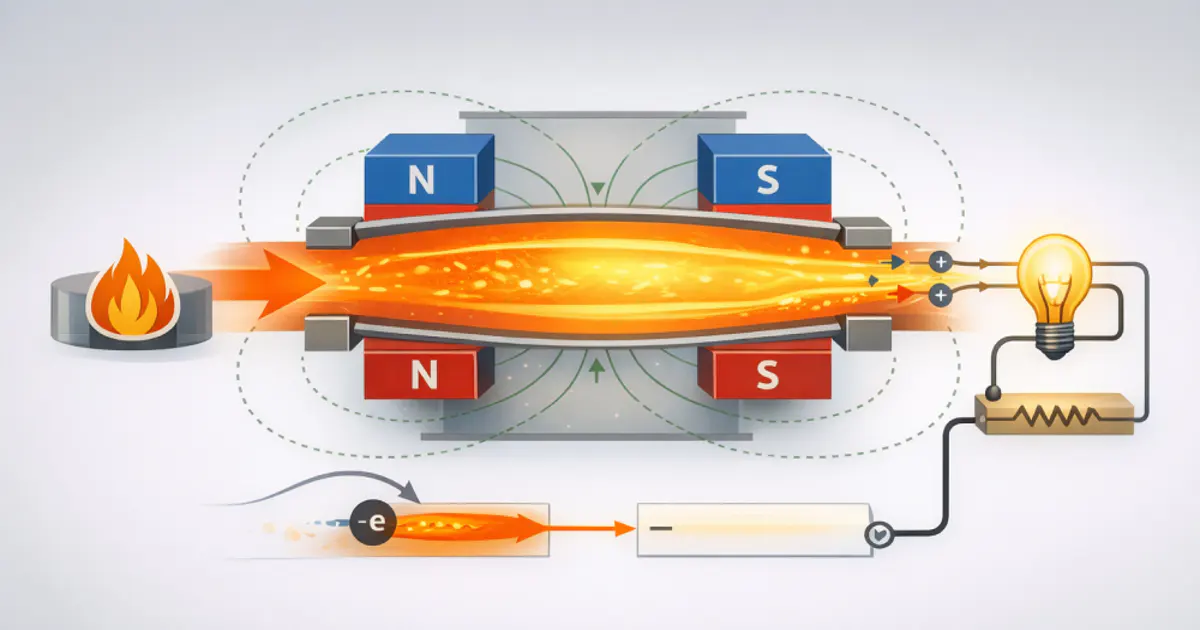

Schéma d'un générateur MHD

Le schéma d'un générateur MHD est beaucoup plus simple mécaniquement qu'une centrale à turbine traditionnelle, mais plus complexe du point de vue physique. Il se compose d'un canal pour le fluide conducteur à haute température, d'un système génèrant le champ magnétique et d'électrodes pour la collecte du courant.

La configuration type comprend plusieurs éléments clés :

• Source de chaleur : chambre de combustion, réacteur ou autre source d'énergie à haute température, destinée à produire le plasma ou à assurer la conductivité du métal liquide.
• Canal d'accélération : le gaz chauffé s'expanse et s'écoule rapidement dans un canal où un champ magnétique intense est créé, généralement via des aimants supraconducteurs.
• Système magnétique : les aimants créent un champ perpendiculaire à la direction du flux, zone où se produit la génération MHD.
• Électrodes : placées sur les côtés du canal, elles recueillent la différence de potentiel générée par la force de Lorentz et permettent au courant de circuler dans le circuit externe.

Contrairement à un générateur classique, où le champ magnétique est généré par la rotation, ici c'est le plasma qui traverse un champ stationnaire. On obtient ainsi de l'électricité sans turbine ni pièces rotatives.

D'un point de vue technique, le schéma est compact mais nécessite des matériaux résistants à la chaleur, capables de supporter des températures extrêmes et un plasma agressif. Le croisement de températures élevées, de champs magnétiques puissants et d'électrodes constitue l'un des principaux obstacles au développement industriel des générateurs MHD.

Avantages et limites des générateurs MHD

Le générateur magnétohydrodynamique est souvent qualifié de technologie de conversion directe de la chaleur en électricité, car il fonctionne sans turbines, arbres ni roulements. Théoriquement, cela offre de nombreux avantages par rapport aux centrales thermiques traditionnelles.

Premier avantage : l'absence de pièces rotatives. Un générateur sans rotation n'a pas besoin de mécanique complexe, de réducteurs ou d'entretien constant. L'usure est réduite, les vibrations minimisées et la fiabilité potentiellement accrue. Pour la production d'électricité à très haute température, c'est essentiel : un flux de plasma à plusieurs milliers de degrés détruirait les aubes mécaniques, mais pas un canal magnétique.

Deuxième atout : un rendement théorique élevé. La génération MHD permet d'extraire de l'électricité directement de l'énergie cinétique d'un flux ionisé. Dans les cycles combinés, une centrale MHD peut fonctionner en tandem avec un cycle vapeur classique : le plasma cède d'abord une partie de son énergie dans le canal MHD, puis la chaleur résiduelle sert à produire de la vapeur. Ce schéma en cascade accroît le rendement global.

Troisième avantage : la flexibilité et l'évolutivité du fluide de travail. On trouve des projets à cycle ouvert (produits de combustion) et à cycle fermé (gaz inerte ou métal liquide circulant en boucle). Le générateur MHD à métal liquide est intéressant car il fonctionne à des températures plus basses que les systèmes à plasma, tout en conservant une bonne conductivité.

Cependant, la technologie présente aussi des limites sérieuses :

• Températures extrêmes : pour que le plasma soit suffisamment conducteur, il faut atteindre plusieurs milliers de degrés, et souvent ajouter des métaux alcalins pour améliorer la conductivité. La conception s'en trouve compliquée, tout comme les choix de matériaux.
• Problèmes de matériaux et d'érosion : les parois du canal, les électrodes et l'isolation subissent d'énormes contraintes thermiques et électromagnétiques. Champs magnétiques puissants, courants élevés et plasma agressif entraînent une usure rapide des éléments.
• Coût des aimants supraconducteurs : la création d'un champ magnétique stable et puissant nécessite des systèmes magnétiques imposants, souvent refroidis par cryogénie, ce qui complexifie et renchérit la centrale MHD.
• Facteur économique : malgré ses promesses, le générateur MHD reste moins compétitif économiquement face aux turbines classiques, dont l'efficacité et la fiabilité se sont considérablement améliorées au fil des décennies.

Malgré tout, l'intérêt pour une énergie du futur sans turbines demeure. Les progrès en matériaux réfractaires, composites, céramiques et supraconducteurs pourraient remettre la magnétohydrodynamique sur le devant de la scène énergétique.

Histoire du développement des générateurs MHD : de l'URSS aux recherches actuelles

L'idée du générateur MHD apparaît au milieu du XX^e siècle, alors que les physiciens étudient le comportement du plasma dans un champ magnétique. Le principe de Lorentz est bien connu en électrodynamique, et son application à la génération directe d'électricité s'impose naturellement.

La technologie connaît son apogée dans les années 1960-1980, notamment en URSS et aux États-Unis. L'Union soviétique construit des centrales expérimentales MHD en cycle ouvert, utilisant les gaz de combustion et des additifs alcalins pour améliorer la conductivité du plasma. L'objectif était de développer de grandes centrales à plasma intégrées aux blocs thermiques.

Aux États-Unis, les programmes se concentrent sur l'amélioration du rendement des centrales à charbon. L'idée : extraire d'abord une partie de l'énergie des gaz ionisés via un canal MHD, puis exploiter la chaleur résiduelle dans une turbine classique. Cette approche était considérée comme révolutionnaire.

Mais dans les années 1990, l'intérêt pour la technologie diminue fortement en raison :

• du coût élevé des systèmes magnétiques,
• de la complexité du travail à très haute température,
• de l'usure rapide des électrodes,
• de l'instabilité économique et de la réduction des programmes scientifiques.

Les installations à turbines classiques s'avèrent moins coûteuses et plus simples à généraliser.

Pourtant, les recherches ne cessent pas entièrement. Au XXI^e siècle, le générateur MHD est à nouveau envisagé pour l'énergie du futur. Les projets actuels ne concernent plus les grandes centrales à charbon, mais :

• l'énergie nucléaire de nouvelle génération,
• les installations de fusion,
• les systèmes énergétiques spatiaux,
• les réacteurs à plasma compacts.

Le générateur MHD à métal liquide suscite un intérêt particulier : il peut fonctionner en tandem avec les réacteurs nucléaires rapides où le fluide caloporteur (sodium, plomb) est déjà conducteur, ce qui facilite l'intégration d'une section MHD.

Aujourd'hui, la technologie est perçue non comme un substitut universel, mais comme une solution spécialisée pour les sources d'énergie à très haute température, là où les turbines classiques atteignent leurs limites.

Où les générateurs MHD pourraient-ils être utilisés à l'avenir ?

Bien que la centrale MHD classique ne soit pas devenue courante, l'idée de conversion directe de la chaleur en électricité reste très attrayante, surtout là où les températures sont telles que les turbines sont à la limite de leur tolérance.

Énergie nucléaire de nouvelle génération

Dans les réacteurs de IV^e génération et les réacteurs rapides à métal liquide, le sodium ou le plomb servent déjà de fluide conducteur. Un générateur MHD à métal liquide pourrait être intégré directement dans le circuit caloporteur pour produire de l'électricité sans passer par le cycle vapeur intermédiaire. Ce raccourcissement du processus réduit les pertes et simplifie la conception de la centrale, un atout pour les petits réacteurs modulaires où la fiabilité et la minimisation de la mécanique sont cruciales.

Installations de fusion

Si la fusion nucléaire devient une réalité industrielle, la génération d'électricité à très haute température sera cruciale. Le plasma des réacteurs peut atteindre des millions de degrés, rendant l'utilisation de turbines classiques très complexe - avec de multiples circuits de refroidissement. Dans ce contexte, la génération MHD offre une solution pour extraire directement l'énergie des flux de plasma ou du fluide caloporteur chaud, particulièrement pour les concepts de réacteurs à fusion compacts.

Systèmes énergétiques spatiaux

Dans l'espace, un générateur sans pièces rotatives présente un sérieux avantage. Les composants mécaniques sont exposés au vide, à des variations thermiques extrêmes et à la radiation, ce qui complique leur maintenance. Les générateurs MHD peuvent s'intégrer aux systèmes énergétiques nucléaires spatiaux ou aux moteurs à plasma, où un flux ionisé existe déjà. Dans ce contexte, le générateur MHD n'est plus une curiosité, mais un complément logique aux technologies plasmiques.

Centrales hybrides

Autre direction : les cycles combinés, où la section MHD sert de " première étape " avant la turbine. D'abord, l'énergie est extraite via le champ magnétique, puis la chaleur résiduelle alimente le cycle vapeur classique. Ce schéma peut améliorer le rendement global, notamment sur le charbon ou les carburants de synthèse à haute température de combustion.

En conclusion, les générateurs MHD n'ont pas disparu du paysage énergétique : ils ont évolué d'une alternative ambitieuse aux turbines vers une technologie de niche, mais potentiellement stratégique, pour les environnements extrêmes et à haute température.

Conclusion

Le générateur magnétohydrodynamique est l'une des idées les plus ambitieuses de l'histoire de l'énergie. Le concept de produire de l'électricité sans turbine, sans arbre ni pièces rotatives, relève presque de la science-fiction. Mais la conversion directe de la chaleur en électricité grâce à l'interaction entre plasma conducteur et champ magnétique est une réalité physique, validée par l'expérience.

Néanmoins, la réalité s'est révélée plus complexe que la théorie : températures extrêmes, usure des matériaux, coût élevé des systèmes magnétiques et concurrence économique des turbines éprouvées ont freiné l'essor des centrales MHD. Elles ne se sont pas imposées dans la production d'électricité de masse.

Cela dit, l'idée demeure. Dans la perspective de l'énergie du futur sans turbines, de la fusion, des systèmes énergétiques spatiaux et des réacteurs nucléaires avancés, la génération MHD retrouve de l'actualité. Là où les températures dépassent toutes les limites et où la mécanique devient le maillon faible, un générateur sans pièces rotatives pourrait s'avérer optimal.

Il est probable que les générateurs MHD ne remplaceront pas partout les turbines classiques. Mais dans certaines niches de production d'électricité à très haute température - notamment en nucléaire ou dans le plasma - ils pourraient jouer un rôle clé.

L'histoire de cette technologie nous enseigne une chose : parfois, les idées précèdent leur temps. Et peut-être qu'avec l'avènement de nouveaux matériaux, de supraconducteurs et de technologies plasmiques, la magnétohydrodynamique reviendra dans le monde de l'énergie - sous une forme plus avancée et aboutie.
