Elektrostatischer Generator: Funktionsweise, Anwendungen & Zukunft

Elektrostatischer Generator - ein Gerät, das extrem hohe Spannungen erzeugen kann, ohne auf herkömmliche Transformatoren oder Magnetspulen zurückzugreifen. Im Gegensatz zu klassischen Kraftwerken, die Energie durch Turbinenrotation und elektromagnetische Induktion gewinnen, basiert hier alles auf der Ansammlung elektrischer Ladungen.

Das Interesse an solchen Systemen besteht seit über hundert Jahren. Klassiker wie der Van-de-Graaff-Generator sind Symbole physikalischer Labore, während moderne Entwicklungen den Einsatz elektrostatischer Energiegewinnung in Mikrogeräten, Sensoren und autonomer Elektronik erforschen.

Ist es wirklich möglich, Energie aus statischer Elektrizität zu gewinnen? Wie effizient sind solche Systeme? Und haben sie eine Zukunft über den Unterricht hinaus?

In diesem Beitrag erklären wir das Funktionsprinzip elektrostatischer Maschinen, ihre Varianten und Entwicklungsperspektiven.

Was ist ein elektrostatischer Generator?

Ein elektrostatischer Generator erzeugt elektrische Energie durch das Ansammeln und Trennen von Ladungen, nicht durch elektromagnetische Induktion. Im Gegensatz zu klassischen Generatoren mit rotierendem Rotor und Magnetfeld entsteht hier Energie durch statische Elektrizität.

Anders gesagt: Während ein normales Kraftwerk Strom durch die Bewegung eines Leiters im Magnetfeld erzeugt, "sammelt" eine elektrostatische Maschine Ladungen und erhöht so die Spannung zwischen zwei Elektroden.

Das Hauptmerkmal dieser Systeme ist die extrem hohe Spannung bei sehr geringem Strom. Diese Besonderheit bestimmt sowohl den Einsatzbereich als auch die Grenzen der Technologie.

Unterschiede zwischen elektrostatischer und induktiver Energieerzeugung

Deshalb eignen sich elektrostatische Generatoren nicht zur Stromversorgung von Städten, sind aber ideal für Hochspannungsimpulse und wissenschaftliche Experimente.

Woher kommt die Ladung?

Grundlage der Funktion sind zwei Effekte:

• Tribolelektrischer Effekt - Elektronenübertragung beim Reiben unterschiedlicher Materialien ("Reibungselektrizität").
• Ladungsinduktion - Ladungsverteilung unter Einfluss eines äußeren elektrischen Feldes.

Diese Prozesse ermöglichen das schrittweise Ansammeln von Ladung auf Metallkugeln oder -scheiben und steigern die Spannung auf Millionen Volt.

Warum kann die Spannung so hoch sein?

Elektrostatische Maschinen sind nicht wie Transformatoren durch die magnetischen Eigenschaften von Materialien begrenzt. Die Hauptgrenze ist der Luftdurchschlag. Wird die Spannung zu hoch, entsteht ein Funkenüberschlag.

Deshalb erzeugen Hochspannungsgeneratoren für Experimente oft lange Funken - ein sichtbarer Beweis für das Erreichen der kritischen Spannung.

Funktionsprinzip eines elektrostatischen Generators

Um zu verstehen, wie ein elektrostatischer Generator funktioniert, sind zwei Begriffe wichtig: Ladung und Potenzialdifferenz.

Spannung ist kein Energiefluss an sich, sondern ein "Druck", der entsteht, wenn elektrische Ladungen gesammelt werden. Je mehr Ladungen an einem Punkt konzentriert sind, desto höher ist das Potenzial und desto stärker das Bestreben zur Entladung.

Schritt 1: Ladungstrennung

Jeder elektrostatische Generator beginnt mit der Trennung positiver und negativer Ladungen, z. B.:

• durch Reibung verschiedener Materialien (triboelektrischer Effekt),
• durch Kontakt und Trennung von Körpern,
• durch elektrostatische Induktion.

Beim Kontakt zweier Materialien können Elektronen von einem auf das andere übergehen - ein Körper erhält einen Elektronenüberschuss (negativ), der andere einen Mangel (positiv).

Schritt 2: Ladungstransport

Nach der Trennung muss die Ladung auf eine Sammel-Elektrode übertragen werden. Meist werden verwendet:

• bewegliche Bänder,
• drehende Scheiben,
• Metallbürsten oder Kämme.

Diese Elemente "sammeln" die Ladung und transportieren sie zu einer Metallsphäre oder -platte als Speicher.

Schritt 3: Speicherung und Spannungsanstieg

Die Ladung verteilt sich auf der leitfähigen Sphäre. Mit zunehmender Ladung:

• wächst das elektrische Feld,
• steigt die Potenzialdifferenz,
• erhöht sich das Risiko eines Luftdurchschlags.

Die Spannung kann hunderte Kilovolt oder Millionen Volt erreichen, aber der Strom bleibt winzig - daher sind solche Anlagen bei Beachtung der Sicherheitsregeln relativ ungefährlich.

Warum ist der Strom so gering?

Die Leistung berechnet sich nach der Formel:

P = U × I

Auch wenn die Spannung (U) riesig ist, ist der Strom (I) bei elektrostatischen Maschinen extrem klein, bedingt durch:

• begrenzte Geschwindigkeit des Ladungstransports,
• Ladungsleckage an der Luft,
• Isolationswiderstand.

Daher ist elektrostatische Energieerzeugung nicht für große Verbraucher geeignet.

Begrenzung: Luftdurchschlag

Bei einem kritischen Feld (ca. 3 kV pro Millimeter in Luft) entsteht ein Funke - die gespeicherte Ladung entlädt sich schlagartig.

Deshalb erzeugen elektrostatische Maschinen eindrucksvolle Entladungen, die die Spannungsgrenze der Umgebung demonstrieren.

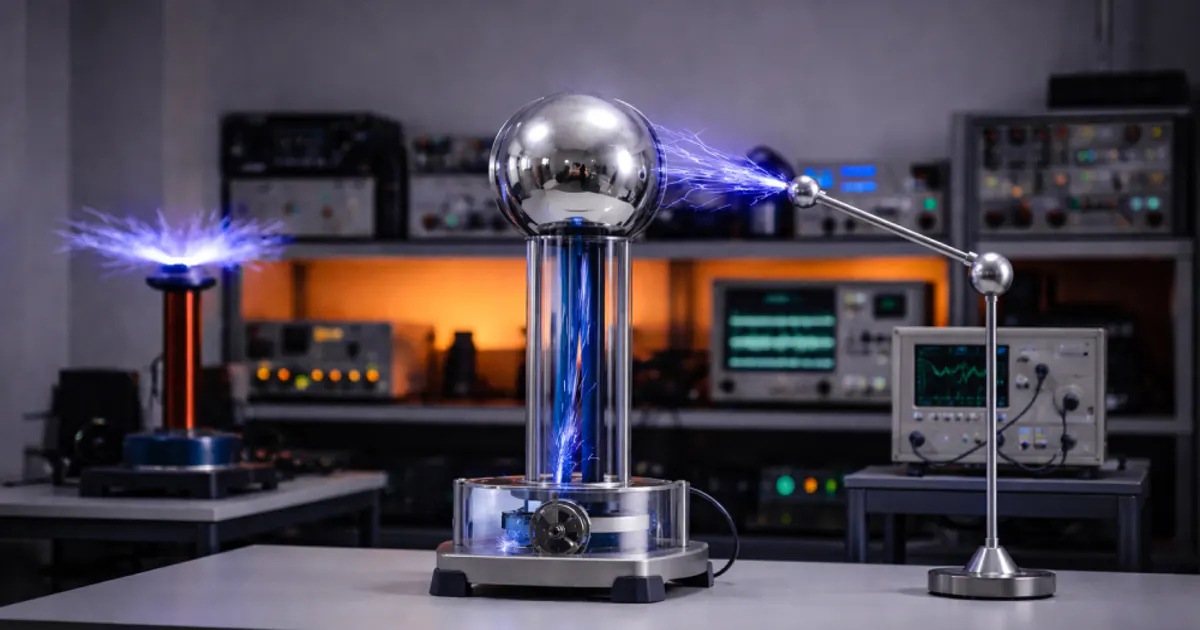

Der Van-de-Graaff-Generator - Aufbau und Anwendung

Der bekannteste Hochspannungs-Elektrogenerator ist der Van-de-Graaff-Generator, gut erkennbar an seiner großen Metallsphäre und den langen Funken, die er erzeugt.

Das Gerät wurde 1931 vom Physiker Robert Van de Graaff für wissenschaftliche Hochspannungs-Experimente entwickelt.

Aufbau des Van-de-Graaff-Generators

Die Konstruktion ist relativ einfach:

• untere Rolle,
• obere Rolle,
• isolierendes Band (Gummi oder Synthetik),
• Metallbürsten (Kämme),
• hohle Metallsphäre.

Das Band läuft ununterbrochen zwischen den Rollen. Unten wird ihm eine elektrische Ladung (oft durch triboelektrischen Effekt oder Induktion) aufgebracht und nach oben in die Metallsphäre transportiert.

Die obere Bürste nimmt die Ladung vom Band und überträgt sie auf die Sphäre, wo sie sich gleichmäßig verteilt.

Warum eine Sphäre?

Die Kugelform ist kein Zufall:

• keine scharfen Kanten,
• gleichmäßige Feldverteilung,
• geringere Gefahr eines vorzeitigen Luftdurchschlags.

Je größer der Kugelradius, desto höher die maximal speicherbare Spannung vor einer Entladung.

Erreichbare Spannungen

Laborgeneratoren können erzeugen:

• hunderttausende Volt,
• Millionen Volt,
• in Industrie-Beschleunigern: Dutzende Megavolt.

Der Strom bleibt dabei minimal (typisch Mikroampere).

Anwendungsgebiete

Heute wird der Van-de-Graaff-Generator eingesetzt:

• in Teilchenbeschleunigern,
• in der Kernphysik,
• bei Materialuntersuchungen,
• in der Lehre und Demonstration.

In Beschleunigern dienen sie zum Hochenergiebeschuss geladener Teilchen mittels elektrostatischem Feld.

Warum ist er nicht für die Energieversorgung geeignet?

Trotz beeindruckender Spannung ist die Leistung gering, begrenzt durch:

• mechanische Bandbewegung,
• Ladungsverlust durch Luft,
• Isolationsdurchschläge.

Der Van-de-Graaff-Generator ist somit eine Hochspannungsquelle, aber kein leistungsstarker Energielieferant.

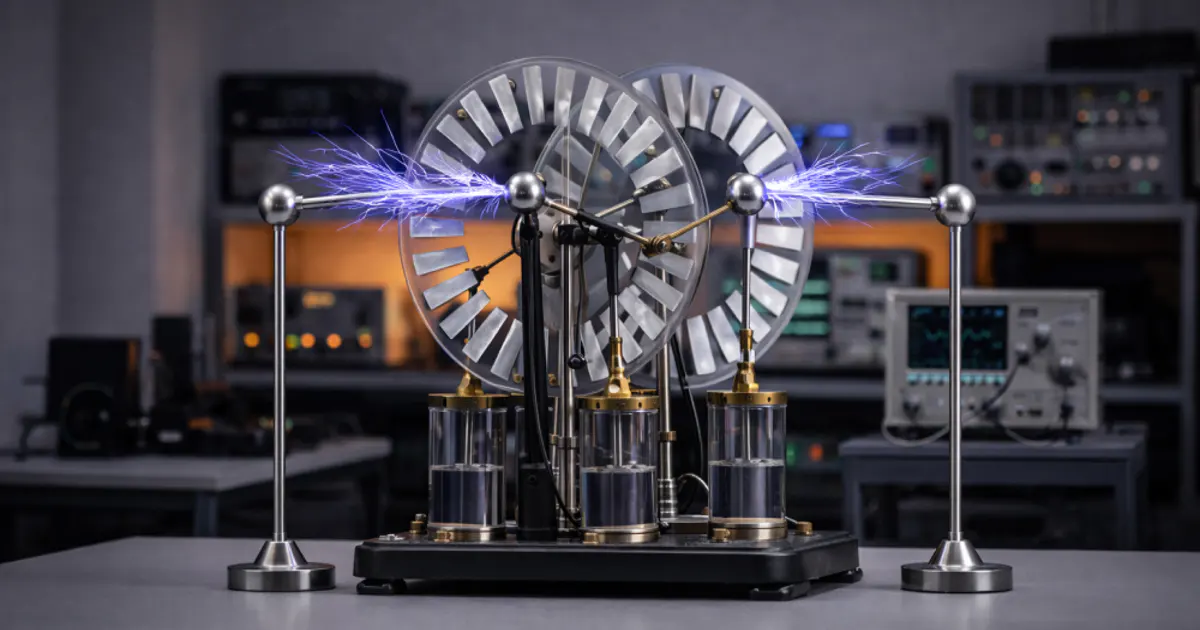

Der Wimshurst-Generator - klassische elektrostatische Maschine

Ein weiterer bekannter elektrostatischer Generator ist der Wimshurst-Generator. Im Gegensatz zum Van-de-Graaff gibt es hier kein bewegliches Band - die Ladung entsteht durch das Drehen zweier Scheiben und elektrostatische Induktion.

Diese Maschine entstand Ende des 19. Jahrhunderts als Weiterentwicklung früherer elektrostatischer Geräte.

Funktionsprinzip

Typische Bestandteile:

• zwei gegensinnig rotierende Isolationsscheiben,
• Metallsegmente auf der Oberfläche,
• Induktionsplatten,
• Abnehmerbürsten,
• Leidener Flaschen (Kondensatoren).

Beim Drehen der Scheiben entstehen kleine Zufallsladungen, die dank der Anordnung der Induktionsplatten verstärkt und gesammelt werden - ein Prozess der Selbstanregung.

So sammelt ein Kollektor positive, der andere negative Ladung; dazwischen bildet sich eine hohe Spannung und es entsteht ein sichtbarer Funke.

Besonderheiten der Konstruktion

• Kein externer Stromanschluss notwendig,
• funktioniert ohne Anfangsladung,
• erzeugt Dutzende bis Hunderttausende Volt,
• zeigt eindrucksvolle elektrische Entladungen.

Auch hier bleibt der Strom sehr gering - ideal zum Demonstrieren hoher Spannung, nicht für große Leistung.

Anwendungsgebiete

• Lehr- und Bildungszwecke,
• Wissenschaftsmuseen,
• Labordemonstrationen,
• historische Experimentrekonstruktionen.

Die elektrostatische Maschine zeigt anschaulich, wie Reibungs- und Induktionselektrizität in eine kontrollierte Hochspannungsquelle verwandelt werden.

Ist Energiegewinnung aus statischer Elektrizität möglich?

Die zentrale Frage: Wenn Spannungen von Millionen Volt erreichbar sind, warum nutzen wir diese Generatoren nicht zur Versorgung von Häusern und Städten?

Die Antwort liegt im Unterschied zwischen Spannung und Leistung.

Hohe Spannung ≠ hohe Energie

Ein elektrostatischer Generator erreicht zwar enorme Potenzialdifferenzen, der Strom bleibt jedoch minimal.

P = U × I

Selbst bei Millionen Volt liefert ein winziger Strom nur bescheidene Leistung.

Deshalb:

• sind die Funken spektakulär,
• klingen die Entladungen laut,
• ist die Spannung riesig,
• aber die tatsächlich entnehmbare Energie ist begrenzt.

Warum lässt sich der Strom nicht einfach erhöhen?

Theoretisch könnte man den Ladungstransport steigern, praktisch gibt es jedoch Grenzen:

• Ladungsverlust durch Luft,
• Isolationsdurchschläge,
• Oberflächenströme auf Dielektrika,
• begrenzte mechanische Transportgeschwindigkeit.

Je höher die Spannung, desto schneller gehen Ladungen durch Koronaentladung und Mikrodurchschläge verloren.

Wie sieht es mit natürlicher statischer Elektrizität aus?

Oft kommt die Idee, atmosphärische Ladungen oder gar Blitze zu nutzen. Doch:

• Ein Blitz trägt zwar enorme Energie,
• ist aber weder stabil noch sicher kontrollierbar,
• und die Energiedichte statischer Felder in der Atmosphäre ist für industrielle Nutzung viel zu gering.

Deshalb bleibt Energie aus statischen Feldern ein Nischenthema der Forschung.

Wo funktioniert es dennoch?

Moderne Technik nutzt ähnliche Prinzipien im Miniaturmaßstab:

• triboelektrische Nanogeneratoren,
• Vibration-Energy-Harvesting-Geräte,
• batterielose autonome Sensoren,
• IoT-Sensorik.

Hier reicht Mikro- oder Milliwatt-Leistung, um energiearme Elektronik zu betreiben - in diesem Segment hat elektrostatische Energiegewinnung tatsächlich Zukunft.

Moderne elektrostatische Technologien und Nanogeneratoren

Klassische elektrostatische Maschinen wie der Van-de-Graaff-Generator werden heute in Laboren verwendet, doch die Grundidee lebt weiter - in Richtung Miniaturisierung, wo Mikrowatt statt Kilowatt gefragt sind.

Das wichtigste Entwicklungsfeld: triboelektrische Nanogeneratoren (TENG).

Was ist ein triboelektrischer Nanogenerator?

Der triboelektrische Effekt beschreibt den Elektronentransfer beim Kontakt und Trennen zweier Materialien - im Alltag als "Reibungselektrizität" bekannt.

Nanogeneratoren bestehen aus:

• dünnen Polymerfolien,
• metallisierten Schichten,
• mikrostrukturierten Oberflächen,
• flexiblen Dielektrika.

Beim Kontakt und Trennen (z. B. durch Druck, Vibration oder Biegung) entsteht eine Ladung, die Elektronik in elektrische Signale umwandelt.

Im Gegensatz zu den sperrigen Maschinen des 19. Jahrhunderts sind heutige Geräte oft nur münzengroß.

Anwendungsgebiete dieser Technologien

• Wearables,
• medizinische Sensoren,
• autonome Sensorik,
• Internet of Things (IoT),
• intelligente Kleidung.

Ein einziger Schritt kann genug Energie für einen Temperatursensor oder ein stromsparendes Bluetooth-Modul liefern.

Warum funktioniert das speziell in der Mikroelektronik?

Der Schlüssel: Kombination von

• extrem niedrigem Stromverbrauch der Elektronik,
• Superkondensator-Speichern,
• gepulstem Betrieb.

Die Geräte laufen nicht dauerhaft, sondern sammeln Ladung und übertragen periodisch Daten. So wird elektrostatische Energiegewinnung Teil des Energy Harvesting - der Sammlung verteilter Umweltenergie.

Neue Materialien

Der Fortschritt wurde möglich durch:

• nanostrukturierte Polymere,
• Graphenbeschichtungen,
• flexible leitfähige Materialien,
• 3D-gedruckte Mikroelektroden.

Oberflächenmikroreliefs erhöhen die Kontaktfläche und damit die Effizienz des Ladungstransfers.

Grenzen der neuen Generation

Trotz Fortschritten gibt es Herausforderungen:

• Materialalterung,
• Instabilität bei hoher Luftfeuchtigkeit,
• niedrige Leistungsdichte,
• Schwierigkeit der Skalierung.

Solche Technologien ersetzen keine Kraftwerke, sind aber ideal für autonome Mikrosysteme.

Physikalische Grenzen und Limits elektrostatischer Generatoren

Trotz eindrucksvoller Funken und Millionen Volt stoßen elektrostatische Generatoren an fundamentale physikalische Grenzen und können nicht zu einer Massentechnologie werden.

Durchschlagsgrenze der Luft

Erstes Limit ist die elektrische Festigkeit des Mediums - für Luft etwa 3 kV pro Millimeter. Wird dieser Wert überschritten, kommt es zu:

• Koronaentladungen,
• Ladungsverlusten,
• Funkenüberschlägen.

Je höher die Spannung, desto schwieriger wird es, sie zu halten. Zur Erhöhung der Grenze braucht es:

• Vakuum,
• inert Gase,
• große Elektrodenradien,
• perfekte Isolation.

Doch auch unter Idealbedingungen gibt es Verluste.

Energieerhaltungssatz

Ein elektrostatischer Generator erzeugt keine Energie "aus dem Nichts". Er wandelt lediglich um:

• mechanische Rotationsenergie,
• Bewegungsenergie,
• Kontaktenergie von Materialien

in elektrische Energie. Ist die eingesetzte mechanische Leistung gering, kann die erzeugte elektrische Leistung nicht größer sein - hohe Spannung täuscht nur große Energie vor, der Strom bleibt begrenzt.

Speicherkapazität

Jede Elektrode besitzt eine Kapazität. Die gespeicherte Energie berechnet sich zu:

W = ½ C U²

Selbst bei hoher Spannung ist die gespeicherte Energie bei kleiner Kapazität gering. Eine größere Kapazität erfordert:

• größere Abmessungen,
• massive Sphären,
• aufwändige Isolation.

Leckströme und Oberflächenströme

Ein idealer Isolator ist praktisch unmöglich. Es gibt immer:

• Luftfeuchtigkeit,
• Oberflächenverschmutzung,
• Mikrorisse,
• Leckströme.

Mit steigender Spannung nehmen diese Effekte exponentiell zu.

Skalierbarkeit als Hauptproblem

Das größte Problem ist die Skalierung der Leistung. Um mehr Energie zu gewinnen, müsste man:

• Ladungen schneller transportieren,
• Kontaktfläche vergrößern,
• Mechanik beschleunigen,
• Isolation verbessern.

Doch jedes dieser Ziele stößt an physikalische Material- und Umweltgrenzen.

Deshalb bleiben elektrostatische Technologien:

• Hochspannungsquellen,
• Werkzeuge für die Wissenschaft,
• Lösungen für Mikroleistungssysteme,

und werden keine Alternative zu Turbinen, Generatoren oder Solarkraftwerken.

Die Zukunft elektrostatischer Generatoren und Entwicklungstrends

Trotz physikalischer Grenzen sind elektrostatische Technologien keineswegs am Ende. Im Zeitalter der Mikroelektronik und autonomen Systeme erleben sie eine Renaissance.

Die Entwicklung zielt nicht auf mehr Leistung, sondern auf Effizienz, Miniaturisierung und Integration in alltägliche Materialien.

Integration in Alltagsmaterialien

Ein vielversprechender Trend ist die Integration triboelektrischer Schichten in:

• Kleidung,
• Schuhe,
• Straßenbeläge,
• Baumaterialien,
• Einrichtungselemente.

So könnte z. B. ein Fußboden die Schritte von Menschen in Energie für Beleuchtungssensoren oder Monitoring-Systeme umwandeln - keine Stromnetz-Alternative, aber eine selbstversorgende Infrastruktur für Kleinverbraucher.

Hybridsysteme

Vielversprechend ist die Kombination von:

• triboelektrischen Generatoren,
• Piezoelementen,
• solaren Mikropanels,
• thermoelektrischen Modulen.

Solche Hybridsysteme sammeln Energie aus mehreren Quellen - Bewegung, Licht, Wärme und Vibration - und machen autonome Geräte zuverlässiger.

Neue Materialien und Nanostrukturen

Die Zukunft der Technologie hängt stark ab von:

• Metamaterialien,
• nanostrukturierten Oberflächen,
• ultradünnen Dielektrika,
• stabilen Polymerkompositen.

Oberflächeningenieurwesen kann die Ladungsdichte deutlich erhöhen, ohne das Gerät zu vergrößern.

Raumfahrt und extreme Anwendungen

Auch in der Raumfahrt bleibt das Interesse an elektrostatischen Systemen hoch:

• Im Vakuum lassen sich hohe Potenziale leichter halten,
• es gibt keinen Luftdurchschlag,
• kompakte Beschleunigeranlagen sind möglich.

Ähnliche Technologien werden auch in wissenschaftlichen Geräten und Sensoren für extreme Bedingungen eingesetzt.

Reale Entwicklungsszenarien

Die wahrscheinlichste Zukunft für elektrostatische Generatoren sind:

• autonome IoT-Netze ohne Batterien,
• selbstladende medizinische Implantate,
• "smarte" Materialien,
• mikroleistungsfähige Versorgung verteilter Sensorik.

Diese Technologie wird nicht zur Basis der globalen Energieversorgung, aber eine wichtige Rolle in der Mikroenergie-Ökologie einnehmen.

Fazit

Der elektrostatische Generator ist eine der anschaulichsten und dennoch unterschätzten Technologien der Elektrotechnikgeschichte.

Vom klassischen Generator des 19. Jahrhunderts bis zum modernen triboelektrischen Nanogenerator bleibt das Prinzip gleich: Ansammeln und Steuern elektrischer Ladung.

Auch wenn hohe Leistung wegen physikalischer Grenzen wie Luftdurchschlag, Leckströmen und geringer Kapazität unerreichbar bleibt, sind diese Systeme ideal für Anwendungen mit extrem hoher Spannung oder autonomem Mikroleistungsbedarf.

In einer Welt mit immer mehr Sensoren, Wearables und verteilten Geräten können gerade solche Technologien ein unsichtbarer, aber wichtiger Teil des zukünftigen Energie-Ökosystems werden.
